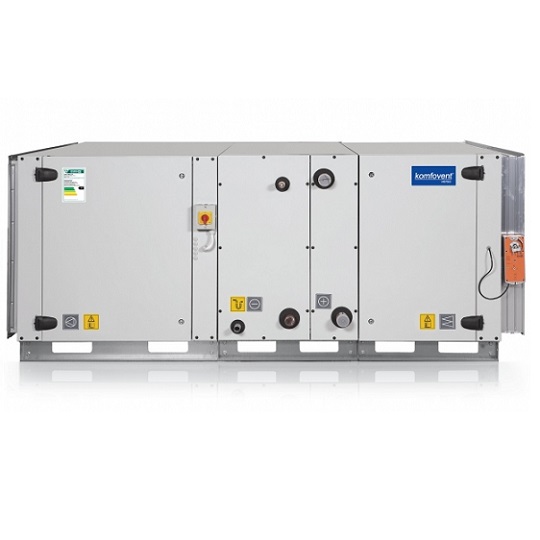

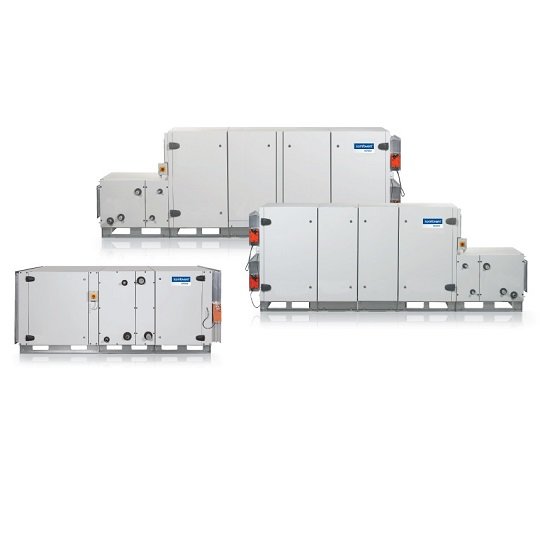

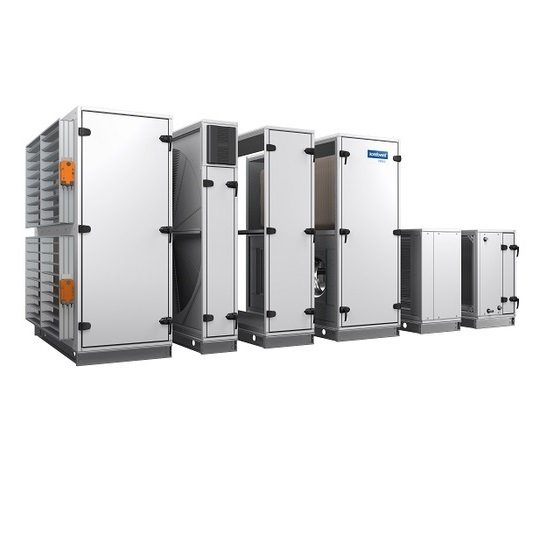

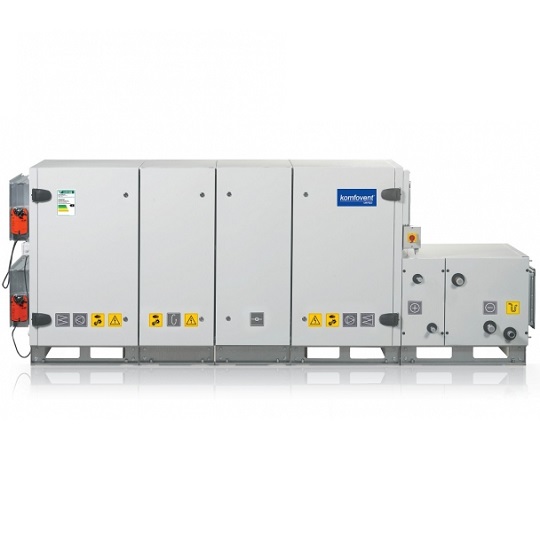

Вентиляционные установки Komfovent серии Verso Pro / Pro2

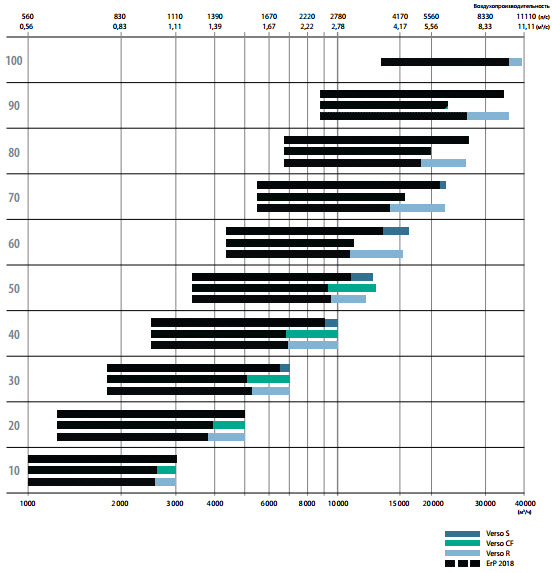

Типоразмеры установок Verso Pro:

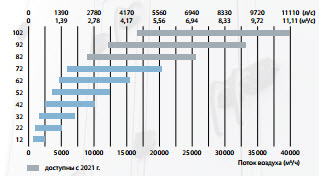

Типоразмеры установок Verso Pro2:

Преимущества установок Verso Pro / Pro2

Удобство
Конструкция установок обеспечивает удобство транспортировки и сборки. Секции корпуса компактны и не имеют выступающих частей. Это позволяет с минимальными затратами труда занести их в помещение и доставить на место монтажа. Отсутствие выступающих частей и острых кромок поможет избежать травм при сборке и обслуживании. Готовые секции вентиляционных установок подготовлены к перевозке и доставляются заказчику в упаковке.
Надёжность
Дверцы установок укомплектованы петлями, имеющими прочную и удобную конструкцию. Дверцы закрываются надежными замками. По периметру дверей проложен эластичный резиновый уплотняющий профиль с воздушной полостью. Все это позволяет не только гарантировать высокую герметичность, но и обеспечивает установкам привлекательный внешний вид.
Универсальность
Стенки корпуса установок представляют собой двухслойные панели из оцинкованной стали, заполненные минеральной ватой толщиной 50 мм. Это гарантирует не только эффективную тепло- и звукоизоляцию, но и высокую степень огнестойкости. Предназначенные для монтажа на открытом воздухе установки комплектуются защитной крышей, патрубками для забора и выброса воздуха с защитными решетками и козырьками.
Практичность
Фильтры, вентиляторы, теплоутилизаторы, нагреватели, охладители и другие составные части во время эксплуатации оступны для обслуживания и при необходимости могут быть легко заменены. Новый механизм крепления фильтров не только обеспечивает герметичность, но и существенно упрощает процедуру замены фильтров.

Элементы установок Verso Pro / Pro2

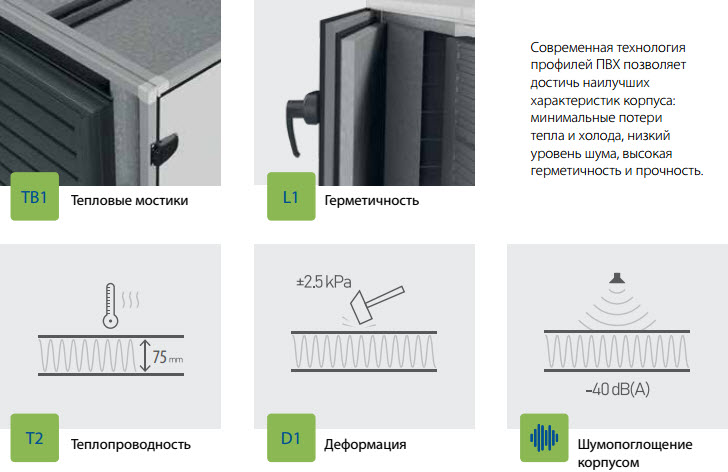

Новый корпус – меньше потерь: T2 / TB1 / L1 / D1

Высокоэффективные теплоутилизаторы

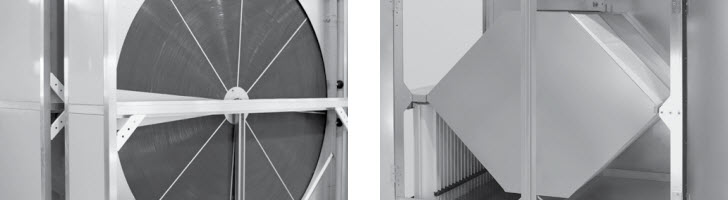

Роторный теплоутилизатор. Используется в установках серии Verso R. Температурный
коэффициент полезного действия – до 86%. Возможная высота волны ротора: 1,4 мм; 1,6 мм; 1,7 мм. Варианты исполнения роторного теплоутилизатора:
• Конденсационный (алюминий);
• Сорбционный (алюминий с цеолитовым покрытием);
• Гигроскопический (алюминий и цеолит).
Пластины изготовлены из алюминиевого сплава, устойчивого к коррозии. Привод ротора снабжен частотным регулятором, позволяющим поддерживать оптимальный режим
работы теплоутилизатора. Теплоутилизатор по желанию заказчика может быть оборудован секцией очистки.
Противоточный пластинчатый теплоутилизатор. Используется в установках серии Verso CF. Температурный коэффициент полезного действия составляет до 95% во влажных условиях и до 88% в сухих. Пластинчатый теплоутилизатор оснащен обводным каналом. Пластины изготовлены из алюминиевого сплава, устойчивого к коррозии.
Меры предосторожности против обмерзания. Когда температура наружного воздуха ниже нуля, а относительная влажность воздуха в помещении относительно высокая, возникает опасность обмерзания теплоутилизатора. Во избежание обмерзания теплообменника заслонка обводного канала открыта. Для регионов с низкой наружной температурой рекомендуется преднагрев приточного воздуха. Противоточный теплоутилизатор еще более чувствителен к отрицательной температуре наружного воздуха, и риск замерзания появляется уже в диапазоне температур от -3 °C до -5 °C и ниже. Стандартный алюминиевый пластинчатый теплоутилизатор поперечного потока имеет лучшие характеристики, и риск замерзания появляется только при температуре ниже -10 °C. Минимальный риск обмерзания и высокая устойчивость к холодному наружному воздуху является конкурентным преимуществом роторного теплоутилизатора, так как он не замерзает даже при температуре наружного водуха -30 °C при низкой влажности воздуха в помещении.
Многоступенчатая система предотвращения обледенения. При работе установок с противоточными теплоутилизаторами в зоне с холодным климатом, когда температура наружного воздуха опускается ниже -4 ° C, теплоутилизатор начинает обмерзать, и поэтому его требуется периодически оттаивать, используя тепло удаляемого из помещений воздуха. В такие моменты теряется тепловая энергия, к тому же должен быть
установлен более мощный воздухонагреватель для компенсации этих потерь. Была разработана многоуровневая система предотвращения обледенения, позволяющая устройству эффективно функционировать при отрицательной наружной температуре. Суть его в том, что в случае опасности обледенения 2/3 площади поверхности теплоутилизатора находится в нормальном режиме и 1/3 в режиме оттайки. Через некоторое время размороженные сегменты меняются местами. При этом сохраняется достаточно высокая эффективность, экономится больше тепловой энергии, не требуется значительного увеличения мощности нагревателя.

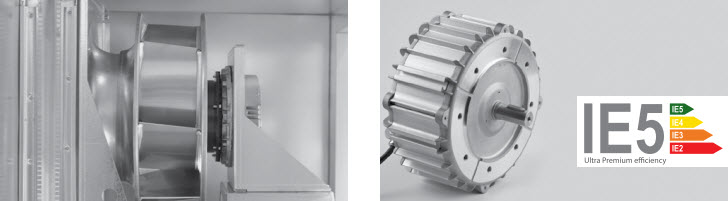

Вентиляторы

В установках серии VERSO используются вентиляторы со свободным рабочим колесом и прямым приводом. Оборудованные такими вентиляторами установки работают тише и эффективнее экономят электроэнергию. Вентиляторы статически и динамически сбалансированы в соответствии со стандартом ISO 1940, поэтому создаваемая установками вибрация минимальна и отвечает современным требованиям к вентиляционному оборудованию. Характерные особенности применяемых вентиляторов:
• высокий коэффициент полезного действия;
• производительность плавно регулируется;
• хорошие акустические характеристики;
• возможность измерения потока воздуха;
• долговечность: вентилятор данного типа напрямую соединён с электродвигателем. Не требуется проверка натяжения и периодическая замена ремней в процессе эксплуатации.
Возможны два типа двигателей вентиляторов – трёхфазные синхронные РМ (с постоянными магнитами) (400 В, 50 Гц), управляются специальными преобразователями частоты или электронно-коммутируемые (EC) с интегрированным электронным контроллером со 100%-регулированием скорости вращения. Класс безопасности – IP54 по IEC 34-5, обмотки двигателей имеют изоляцию категории «F». Температура перемещаемого воздуха – до +40 С. Двигатели PM
• Наивысшая энергоэффективность – 93 %.
• Класс Ultra Premium IE5 в соответствии с IEC.
• Компактные размеры и малый вес.
• Широкий диапазон регулирования при сохранении высокого КПД.
• Малая теплоотдача.
• Надежность и долговечность.
• Самое короткое время окупаемости.
Рабочие колеса вентилятора
• Статическая эффективность – до 80 %.
• Статически и динамически сбалансированы в соответствии со стандартом ISO1940.
• Материал – композит, алюминий или окрашенная сталь. Преобразователи частоты
Преобразователи частоты
• Высокая энергоэффективность – 97 %.
• Низкое тепловыделение.
• Специально разработанные алгоритмы для оптимального управления двигателем PM на постоянных магнитах.

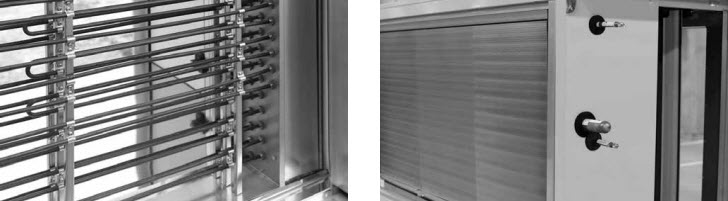

Нагреватели и охладители воздуха

Водяные воздухонагреватели. Стандартно применяются воздухонагреватели из медных трубок с оребрением из алюминиевых пластин. Нагреватель может оснащаться резьбовым отверстием для крепления капиллярного термостата защиты от обмерзания.
Секция нагревателя изготовлена в корпусе, изолированном минеральной ватой, и монтируется снаружи установки – таким образом экономится пространство вентиляционной камеры и упрощается сборка. Максимально допустимое давление – 21 бар. Максимальная температура воды: +100 °C. (по спец. заказу до +130 °C). Температура нагреваемого воздуха – до +40 °C.
Электрические воздухонагреватели. В воздухонагревателях применяются нагревательные элементы из нержавеющей стали. Предусмотрена двухступенчатая защита от перегрева. Класс защиты – IP54 по стандарту IEC 34-5. Температура нагрева воздуха – до +40 °C. Примечание: точные габариты электрического воздухонагревателя и другие данные – в программе подбора вентиляционных установок серии VERSO. Электрический воздухонагреватель отдельно подключается к питающему напряжению.
Водяные охладители воздуха. Стандартно применяются водяные охладители из медных трубок с оребрением из алюминиевых пластин. Секция охладителя изготовлена в корпусе, изолированном минеральной ватой, и монтируется снаружи установки – таким
образом экономится пространство венткамеры и упрощается сборка. Максимально допустимое давление – 21 бар. Секция охладителя воздуха комплектуется дренажной трубкой из нержавеющей стали и сифоном.
Фреоновые охладители воздуха. Стандартно применяются фреоновые охладители из медных трубок с оребрением из алюминиевых пластин. Секция охладителя изготовлена в корпусе, изолированном минеральной ватой, и монтируется снаружи установки – таким
образом экономится пространство венткамеры и упрощается сборка. Максимально допустимое давление – 42 бар. Секция охладителя воздуха комплектуется дренажной трубкой из нержавеющей стали и сифоном. Секция воздухоохладителя может быть разбита на 2 или 3 ступени.

Другие элементы

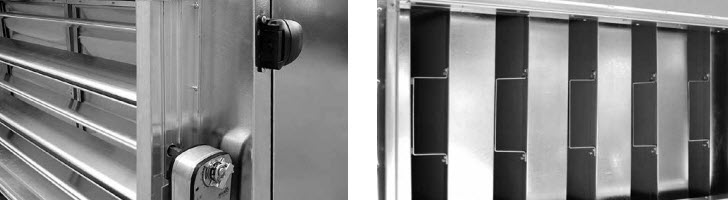

Воздушные заслонки. В вентиляционных установках используются воздушные заслонки с уплотнением, выполненные из алюминиевого профиля. Воздуховоды к установкам VERSO с типоразмерами до 50 подсоединяются соединениями L20. Установки VERSO 60-80 размеров подсоединяются соединениями L30, а VERSO 90, 100 – соединениями L40. Стандартный класс герметичности – 2, можно заказать более высокий класс герметичности – 4, а также повышенное тепловое сопротивление – класс 2 TB.

Шумоглушители. Чтобы избежать излишних потерь давления, мы предлагаем канальные секции шумоглушителей. Секция шумоглушителя длиной в 900 мм понижает уровень шума в систему воздуховодов от 15 до 20 дБ, секция длиной 1200 мм – от 20 до 25 дБ. Высота и ширина этих секций соответствует размерам подключения к установке. В секции шумоглушителя смонтированы специальные элементы шумопоглощения отражательного типа. Эти элементы заполнены специальной минеральной ватой, покрытой нетканым стекловолокном, сертифицированным для применения внутри воздуховодов. По спецзаказу минеральная вата может быть заменена полиэстерной ватой. Шумопоглощающий элемент может быть легко удален из секции для сухой или мокрой чистки с целью поддержания гигиеничности вентиляционной системы.

Воздушные фильтры. В установках серии VERSO используются карманные фильтры из синтетического или стекловолокна с классом фильтрации от G4 до F9. Стандартная глубина кармана фильтра:
• класс фильтра G4 – 360 мм;
• класс фильтра M5-F9 – 500-635 мм.
Механизм крепления фильтров обеспечивает герметичность и простоту замены фильтрующих вставок. Также в приточном воздухе можно установить предварительные фильтры класса G4 или M5

Люки осмотра и подсветка. Внутреннее освещение позволяет наблюдать работу установки через люк осмотра. Используются энергосберегающие лампы с наружным выключением. Люк осмотра позволяет наблюдать работу установки. Диаметр пластикового люка – 200 мм.

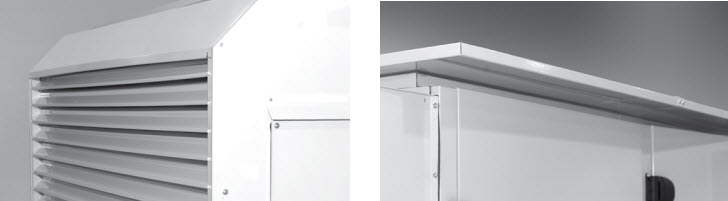

Козырьки и наружные решётки. Предназначенные для монтажа на открытом воздухе установки могут комплектоваться выходами для забора и выброса воздуха с защитными решетками и козырьками, защищающими от попадания атмосферных осадков.

Защитная крыша. В вентиляционных установках, предназначенных для наружной эксплуатации, необходимо дополнительно установить защитную крышу с водостоком, направленным в сторону, противоположную стороне обслуживания.

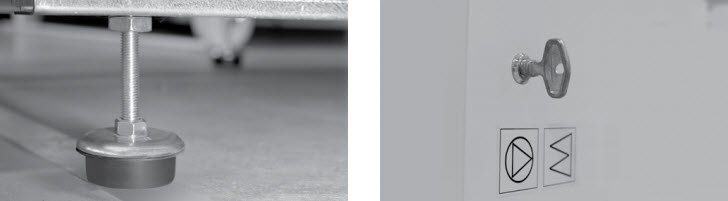

Стойки для регулировки высоты. Установочная рама вентиляционной установки может комплектоваться ножками, регулируемыми по высоте, помогающими выровнять положение установки, стоящей на неровной поверхности.

Дверные замки и ручки. Удобные в использовании дверные замки и ручки обеспечивают безопасную эксплуатацию установки.

Система автоматики С5

Функции управления.
• Контроль температуры приточного воздуха. Установка подает в помещение воздух с заданой пользователем температурой.
• Управление температурой вытяжного воздуха. Установка автоматически подает в помещение воздух такой температуры, чтобы поддерживалась установленная температура вытяжного из помещения воздуха.
• Контроль температуры воздуха в помещении. Установка поддерживает установленную температуру в помещении по датчику температуры на пульте управления.
• Температурный баланс. Значение температуры приточного воздуха автоматически определяется по температуре удаляемого из помещения воздуха, т. е. какая температура в помещении, такая и температура приточного воздуха.
• Режим постоянного расхода (CAV). Установка подает и/или удаляет установленный пользователем расход воздуха независимо от изменений, происходящих в системе вентиляции.
• Режим переменного расхода (VAV)*. Расход подаваемого и удаляемого воздуха меняется в зависимости от потребности воздуха в разных помещениях.
• Прямое управление расходом (DCV). Расход воздуха установки управляется непосредственно внешними сигналами.
• Управление внешним теплообменником. Предусмотрена функция управления дополнительным канальным водяным нагревателем или охладителем, которую пользователь может активировать при помощи пульта управления.
• Управление внешним ККБ. Предусмотрена функция управления дополнитеьным канальным фреоновым нагревателем или охладителем, которую пользователь может активировать при помощи пульта управления.
• Недельный график работы. Можно выбрать один из четырех предустановленных недельных графиков. При необходимости график можно модифицировать.
• Планирование отпуска. Пользователь может установить дату отпуска на период, когда он в отъезде. Установка не будет работать в течение большей части времени, но периодически будет проветривать помещения.
• Контроль качества воздуха*. При подключении внешних датчиков качества/влажности воздуха интенсивность вентиляции выбирается автоматически. Таким образом, максимальный комфорт в помещении обеспечивается с минимальными затратами энергии.
• Работа по требованию*. Установка будет работать, когда загрязненность воздуха в помещении превысит установленное значение.
• Утилизация холода. Во время летнего сезона, в кондиционированных помещениях, холод с вытяжного воздуха, возврашается обратно в помещение.
• Функция сохранения температуры. Автоматическая функция поддерживает комфортные температурные условия в помещении путем снижения интенсивности вентиляции, то есть предотвращает чрезмерное охлаждение или перегрев помещений.
• Охлаждение наружным воздухом. Когда температура воздуха в помещении превышает заданное значение, а температура наружного воздуха ниже, чем температура в помещении, рекуперация тепла и другие процессы нагрева/охлаждения блокируются
автоматически, а охлаждение происходит только наружным воздухом.
• Управление вентиляции внешними контактами. Воздушным потоком можно управлять тремя внешними контактами, каждый из которых может быть назначен к различной интенсивности вентиляции.
• Управление через web-браузер. Когда устройство подключено к компьютерной сети или Internet, удобный web-интерфейс позволяет пользователю управлять установкой с
помощью компьютера или мобильного устройства.
• Управление при помощи смартфонов. Мобильное приложение «Komfovent Home», имеющее идентичный интерфейс пульта управления, позволяет пользователю управлять установкой из любого места.
• Контроль качества воздуха. Двум разным режимам работы (например, Comfort и Economy) можно назначить два разных значения качества воздуха, которые будут поддерживаться автоматически, увеличивая или уменьшая интенсивность вентиляции.
• Компенсация вентиляции по наружной температуре. Функция регулирует поток воздуха в зависимости от наружной температуры. можно ввести четыре температурные точки: две для определения зимних условий, другие две – для летних. После введения кривой коррекции в зависимости от наружной температуры интенсивность вентиляции будет пропорционально уменьшаться или увеличиваться.
• Ночное летнее охлаждение. Данная функция предназначена для экономии энергии в летнее время – использования наружной ночной прохлады и охлаждения нагревшегося за день помещения. Пользователь может не только в любое время включить и выключить данную функцию, но и установить температуру воздуха в помещении, при которой функция активируется автоматически.
• функция Override. Предусмотрена возможность управлять установкой не пультом, а при помощи другого внешнего устройства (таймера, выключателя, термостата или др.). По внешнему сигналу активируется данная функция, которая несмотря ни на что переключает установку в другой, заранее установленный режим работы.
• Поддержание минимальной температуры. Функция принудительного уменьшения заданных пользователем объемов приточного и вытяжного воздуха, если мощности нагревателя установки не хватает или (и) возврат тепла не обеспечивает подачи в помещение воздуха минимальной установленной пользователем температуры.
• Поддержка влажности. Вентиляционную установку можно заказать с функцией поддержания влажности воздуха.  В таком случае пользователь сможет выбрать, где поддерживать влажность: в приточном воздухе, вытяжном воздухе или в помещении, а также метод поддержания: увлажнение воздуха, осушение воздуха или и увлажнение, и осушение.
• Управление циркуляционными насосами по потребности. Ннасосы – как системы нагревания, так и охлаждения – управляются не по сезонам, а с учетом имеющейся потребности в нагревании или охлаждении.
• Компенсация плотности воздушных потоков. В зависимости от температуры изменяется плотность воздуха. в C5 предусмотрена функция, которая корректирует воздушные потоки, чтобы избежать дисбаланса в вентилируемых помещениях.
• Работа по потребности. Функция принудительного включения находящейся в выключенном состоянии вентиляционной установки в том случае, если один из параметров воздуха в помещении (CО2, качество воздуха, влажность или температура) превысил критический предел.
• Функция реверса. Управление комбинированным водяным нагревателем-охладителем, переключение фреонового охладителя в режим нагревания.
• Дополнительный зональный контроль. Опция для независимого контроля дополнительных нагревателей и охладителей в отдельно вентилируемых помещениях. Можно регулировать до двух дополнительных температурных зон.
• Управление рециркуляцией. Контроллер с5 имеет функцию управления рециркуляцией воздуха. есть четыре варианта управления: 1) рециркуляция в соответствии с качеством воздуха, которая может быть определена с помощью одного из выбранных параметров: CО2 — загрязнение воздуха органическими компонентами и химическими веществами; влажностью или температуры; 2) рециркуляция в зависимости от изменения внешней температуры ; 3) рециркуляция в соответствии с еженедельным графиком; 4) рециркуляция управляется внешним устройством.
• Ограничение рециркуляции по температуре. Рециркуляция может быть ограничена в зависимости от необходимости нагрева или охлаждения. в случаях, когда рециркуляция регулируется автоматически, по показаниям одного из датчиков качества воздуха, или уровень рециркуляции выставлен пользователем, требуемое значение может быть проигнорировано, если рециркуляция нагревает или охлаждает подаваемый воздух слишком сильно. в таком случае рециркуляция принудительно снижается до тех пор пока температура подаваемого воздуха, установленная пользователем, не будет достигнута.
Функции защиты
• Индикация загрязненности фильтров. Загрязнение воздушных фильтров рассчитывается в зависимости от продолжительности и интенсивности работы установки. Когда приходит время менять воздушные фильтры, пользователь предупреждается сообщением.
• Разминка системы циркуляции воды. Для установок с дополнительными внешними водяными нагревателями/охладителями предусмотрена разминка циркуляционных насосов и смесительных клапанов.
• Функция разминки и очистки ротора. Данная функция предназначена для принудительного включения роторного теплоутилизатора в том случае, если вентиляционная установка была выключена в течение определенного времени и внутри установки или вентиляционной системы установилась температура, при которой существует риск примерзания ротора.
• Защита теплоутилизатора от обмерзания. Данная функция в холодное время года постоянно отслеживает тенденцию снижения температурной эффективности теплоутилизатора и определяет момент, когда теплоутилизатор начинает обмерзать. Тогда автоматически начинается его оттаивание.
• Защита теплоутилизатора от неисправности. В установках с пластинчатым или роторным теплоутилизатором система автоматики следит за эффективностью теплоутилизатора. Если она не достигает заданного уровня, отображается ошибка.
• Защита от замерзания водяного нагревателя. Это максимально уменьшает риск замерзания воды в нагревателе во время работы установки. При выключенной установке автоматически поддерживается минимальная циркуляция теплой воды.
• Защита от перегрева электронагревателя. При возникновении опасности перегрева нагревателя, он автоматически отключается. Выключив установку в момент работы нагревателя, вентиляторы будут продолжать работать в течение заданного периода времени.
• Предупреждение об уменьшении воздушного потока. Если вентустановка не достигает установленного объема воздуха в течение заданного периода времени, работа установки останавливается.
• Аварийное выключение при пожаре. Предусмотрена внешняя пожарная сигнализация, когда установка подключена к противопожарной системе здания, также существует встроенная пожарная сигнализация для обнаружения повышенной температуры внутри
вентустановки или в системе вентиляции.
• Аварийное выключение при достижении температуры критических пределов. Когда температура приточного воздуха падает ниже или превышает допустимое значение, установка останавливается.
• Интеллектуальная самодиагностика. Периодическая самопроверка контроллера и элементов установки. Если определяется неисправность, установка прекращает работу, и автоматикаизвещает об этом.
